遮断器試験装置

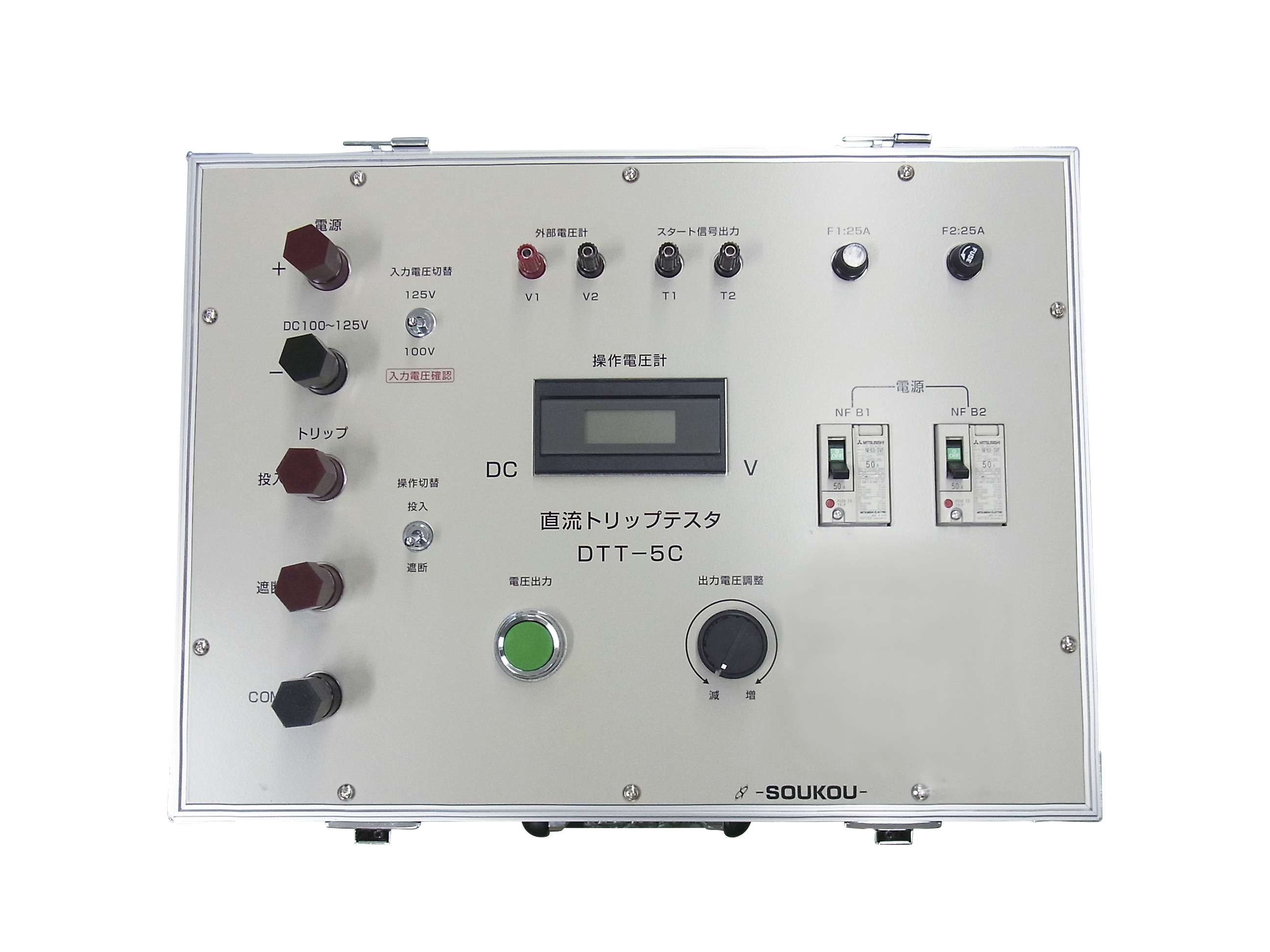

直流トリップテスタ
DTT-5C
最低投入引き外し電圧の測定専用器。最大50A
標準価格：1,100,000円 （税込1,210,000円）
仕様
| 入力電源 | DC100 / 125 ±15% *入力電圧の切り替えは,スイッチにて行います。 |
|---|---|
| 電圧出力範囲 | DC25～75V (入力電源 DC100 / 125V) |
| 適用トリップ コイル電流 |
50A以下(1秒) (入力電源 DC100V) 40A以下(1秒) (入力電源 DC125V) |
| 過電流保護 | トリップコイル電流以上の出力にて出力抑制(1A以下) 出力抑制以下で自動復帰 |
| 出力電圧計 | 199.9V (分解能0.1V) 7 セグメントLED |
| 測定精度 | ±0.5% rdg ±5dgt |
| サンプリング速度 | 2.5回/秒 |
| 外部電圧計端子 | 電圧計と並列に外部電圧計用の端子を設けます。 |
| スタート信号出力端子 | カウンタがスタート信号を検出する為の、出力端子を設けます。電圧出力スイッチを押す事によって、スタート端子より調整した電圧が出力します。 |
| 外形寸法 | 470(D) × 345(W) × 185(H) |
| 重量 | 約12kg |
| 付属品 | 取扱説明書、ヒューズ(25A) ※各種試験コードは、付属しません。 |
