直流耐圧試験装置

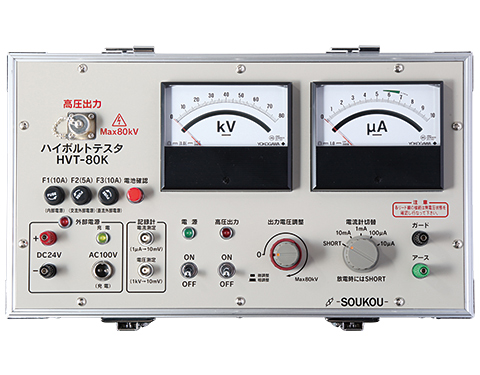

ハイボルトテスタ
HVT-80K（定電圧、DC80KV出力）
直流耐圧試験装置。80kV出力
標準価格：1,080,000円 （税込1,188,000円）
・内蔵電池方式で0～80kVまで出力します。
・特高用耐圧試験，絶縁診断試験が可能です。
・電源は、内蔵バッテリー、外部AC100V、外部DC24Vの3電源方式です。
・電源部，計測部を一体化し，コンパクトで軽量設計です
・特高用耐圧試験，絶縁診断試験が可能です。
・電源は、内蔵バッテリー、外部AC100V、外部DC24Vの3電源方式です。
・電源部，計測部を一体化し，コンパクトで軽量設計です
仕様
| 使用電源 | 3電源方式(内蔵電池、直流外部電源、交流外部電源) |
|---|---|
| 内蔵電池 | 鉛蓄電池(DC12V、7Ah 2本) |
| 直流外部電源 | DC24V 電源容量10A以上 *電源の出力端子が接地されていないこと |
| 交流外部電源 | AC100V±10% 50/60Hz |
| 消費電力 | 最大500W |
| 出力電圧計 | DC80kV 1.0級 ミラー付 |
| 出力電流計 | 10μA/100μA/1mA/10mA/SHORT 5段切替 1.0級ミラー付 |
| 電流記緑計出力 | 1μAでDC10mV |
| 出力精度 | ±2%以内 ※記録計の入力インピーダンスは1MΩ以上であること |
| 電圧記録計出力 | 1kVでDC10mV |
| 出力精度 | ±5%以内 ※記録計の入力インピーダンスは1MΩ以上であること |
| 出力電圧 | DC0～80kV(負極性) |
| 出力電流 | 2.5mA(短絡時)400μA(-80kV発生時) |
| リップル | 出力電圧値の±1%以内(-5～80kV) |
| 負荷変動率 | F.S.-80kVに対して±1%以内(無負荷より定格負荷を接続) |
| 外形寸法 | 247(D)×435(W)×588(H) |
| 重量 | 約32.5kg |
| 付属品 | 試験用コード一式(収納袋付)・放電抵抗棒・取扱説明書 |
