保護継電器試験装置
多機能型試験装置

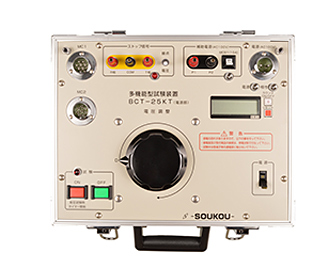

BCT-25KT
多機能型リレー試験器。自動試験機能付。出力部が端子タイプ
計測部
電源部
標準価格：570,000円 （税込627,000円）
■BCT-25Kの出力が端子タイプ
仕様(計測部)
| 電流計レンジ | 可変出力:AC0.1 / 0.25 / 0.5 / 1 / 2.5 / 5 / 10 / 25 / 50A 定電流出力:AC3 / 3.5 / 4 / 4.5 / 5A継電器タップに対し150 / 200 / 300 / 400 / 500 / 700 / 1000%の電流を出力 |
|---|---|
| 総合歪率 | 可変出力:入力電源と同じ 定電流出力:10%以内 |
| 出力安定度 | 可変出力:入力電源と同じ 定電流出力:各レンジの±1%以内 |
| 電圧計レンジ | AC30 / 150 / 300 / 500 / 1000V |
| 指示計器 | 電流計:AC0.1 / 0.25 / 0.5 / 1 / 2.5 / 5 / 10 / 25 / 50A 可動コイル形、1.0級ミラー付 (真の実効値換算方式) 電圧計:AC30 / 150 / 300 / 500 / 1000V 可動コイル形、1.0級ミラー付 (平均値計測の実効値換算方式) 30Vレンジのみ1.5級 |
| 外形寸法 | 270(D)×440(W)×210(H) |
| 重量 | 13kg |
| 付属品 | 試験用コード一式(収納袋付)・取扱説明書・ケースカバー各1枚 |
仕様(電源部)
| 使用電源 | AC100V±10V 50/60Hz |
|---|---|
| 最大定格 | AC15A 30分定格(耐圧試験出力時) |
| AC50A 30秒定格(過電流・地絡継電器出力時) | |
| 出力電圧 | AC0～130V |
| カウンタ | 0～199.999sec 分解能1ms 200～1999.99sec 分解能10ms (自動桁上げ機能付) |
| カウンタ精度 | ±0.01%rdg ±1dgt ±5ms ±⊿t ⊿t:ストップ信号の各誤差 接点、DC電圧 ±1ms AC電圧(5～10V) ±5ms AC電圧(10～20V) ±2.5ms AC電圧(20V以上) ±1ms 自己電源±3ms ※自己電源による停止の場合は、電源の供給負荷状態(回転機器等による逆起電力、コンデンサの残留電圧等)によって変わります。上記の精度は、カウンタの電源供給が完全に遮断してからの精度です。 |
| ストップ信号 | 接点:a接点、b接点自動検出 電圧:直流、交流とも10～220V印加、除去 自己電源:表示時間約5分間 (継電器が動作したと同時に試験器の電源がなくなり、カウンタが停止することです。) *カウント開始から600秒(開始から10分間)経過した時点で、動作ブザー、動作ランプが10秒間動作します。(耐圧試験用タイマー機能) *自動リセット機能付 |
| 補助電源 | AC100V(入力電源を出力)10A |
| 過電流遮断 | 耐圧試験等 約16.5Aにて試験回路解除 |
| 外形寸法 | 270(D)×350(W)×210(H) |
| 重量 | 11kg |
