保護継電器試験装置
自動位相特性試験装置

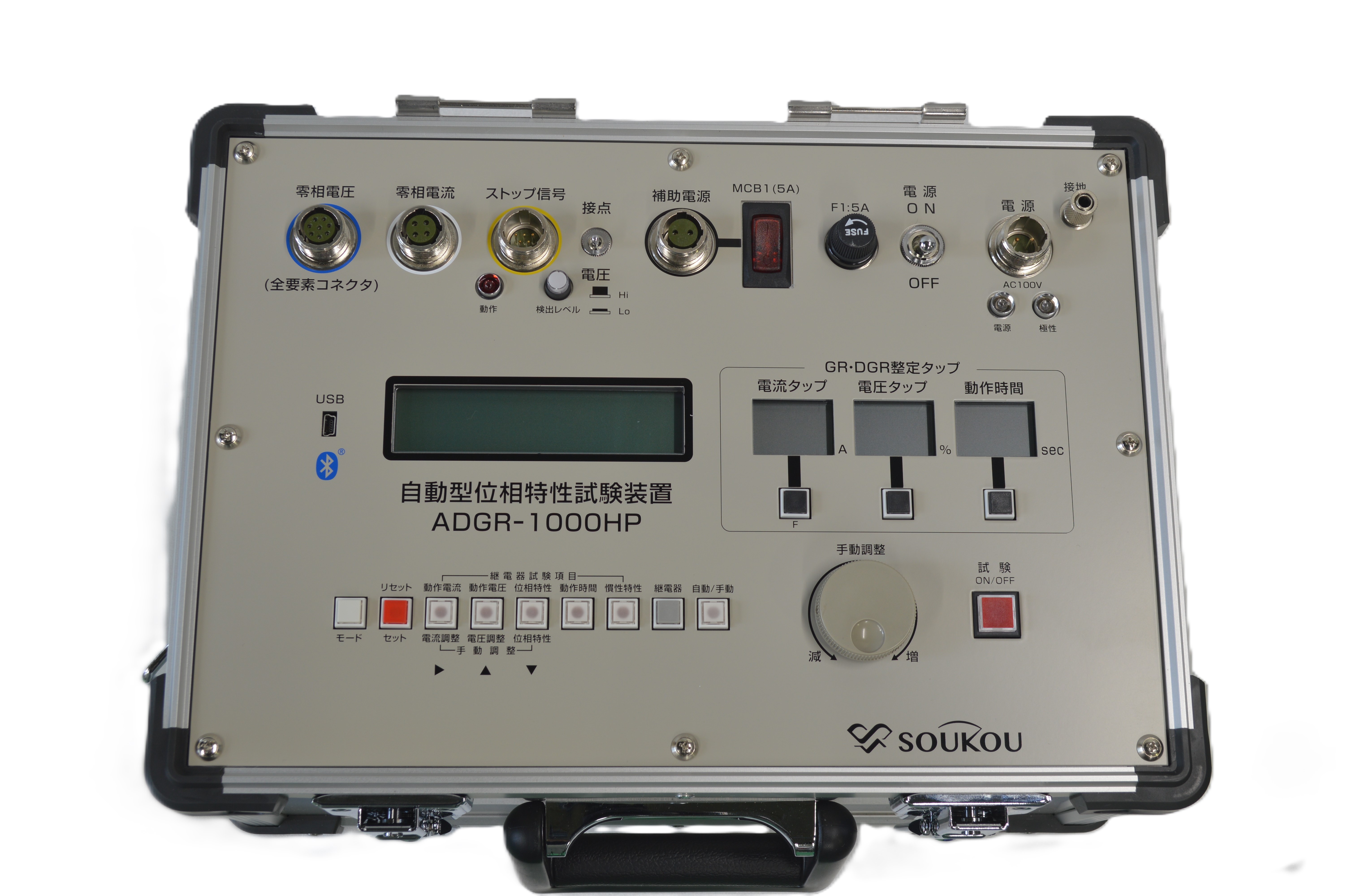

ADGR-1000HP
自動型位相特性試験装置。操作簡単、試験時間の短縮
標準価格：450,000円 （税込495,000円）
【試験可能項目】
・動作電流測定 ・動作電圧測定 ・位相特性測定
・動作時間測定 ・慣性特性測定 ・開閉器新点検
◆トリップコイル絶縁測定 ◆トリップコイル抵抗測定
◆トリップ電圧測定(自己診断機能対応)
・動作時間測定 ・慣性特性測定 ・開閉器新点検
◆トリップコイル絶縁測定 ◆トリップコイル抵抗測定
◆トリップ電圧測定(自己診断機能対応)
特長
■DGR、GR、OVGR試験が自動で行えます。■PAS・UGSの試験に大変便利な全要素コード(パワークリップタイプ)を標準装備
■Bluetooth・USBデータ転送可能
■継電器の電圧タップ1/10の自動設定対応
仕様
| 使用電源 | AC100V±10V 50/60Hz | |
|---|---|---|
| 試験項目 | GR・DGR・OVGR・慣性特性試験(オート・マニュアル) | |
| 零相電圧出力・容量・精度 | AC0～1000V 5VA ±1% rdg ±5dgt 分解能 1V(1/10出力時は0.1V) |
|
| 零相電流出力・精度 | AC0～2500mA ±1% rdg ±5dgt 分解能 1mA | |
| カウンタ | 0～9999ms 分解能 1ms | |
| ストップ信号 |
接点:a接点、b接点自動検出 電圧:Hiレンジ 直流・交流 約20～220V印加、除去 Loレンジ 直流・交流 約5～220V印加、除去 自己電源:表示時間約1分(継電器が動作したと同時に試験器の電源が なくなり、カウンタが停止する事です) |
|
| 慣性出力 | 設定範囲1~999ms固定 分解能 1ms | |
| 補助電源 | 出力電圧 AC100V 500VA ※出力電圧は、入力電源に対して絶縁していません |
|
| データ通信機能・通信規格 | Bluetooth Ver5.2,USB2.0(mini-Bコネクタ) | |
| 外形寸法 | 250(D)×350(W)×210(H)(突起部分含む) | |
| 重量 | 約6.5kg | |
| 付属品 | 試験用コード一式(収納袋付)・取扱説明書 | |
