デジタルマルチメータ

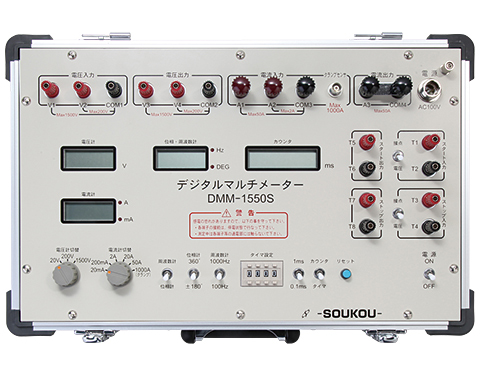

DMM-1550S
リレー試験器用標準校正器
標準価格：880,000円 （税込968,000円）
特長
■1台で電流計・電圧計・位相計・周波数計・カウンタの校正が可能■電圧は1500V、電流は50A※まで直接計測可能
※クランプセンサ(オプション)使用で1000Aまで測定可能
■デジタルマルチメータとしても使用可能
仕様
| 使用電源 | AC100V±10V 50/60Hz | |
|---|---|---|
| 電圧測定部 | 測定レンジ | AC20 / 200 / 1500V |
| 入力インピーダンス | 20 / 200Vレンジ 200kΩ 1500Vレンジ 1.2,MΩ | |
| 測定精度 | ±0.25%rdg±10dgt(各レンジの10%～100%) | |
| サンプルレート | 2.5回/s | |
| 電流測定部 | 測定レンジ | AC20 / 200mA / 2 / 20 / 50 / 1000A ※1000Aレンジはクランプセンサにて測定 |
| 入力インピーダンス | 20 / 200m / 2Aレンジ 20mΩ 20 / 50Aレンジ 1mΩ |
|
| 測定精度 | ±0.25%rdg±10dgt(各レンジの10%～100%) ±5%rdg±10dgt(1000Aレンジ) |
|
| サンプルレート | 2.5回/s | |
| 位相測定部 | 測定要素 | 電圧測定と電流測定の位相差 |
| 測定範囲 | 0.000°～360.0° | |
| 許容誤差 | ±0.7°±1dgt | |
| 周波数測定部 | 測定対象 | 電圧測定 |
| 測定範囲 | 40.00～100.00Hz / 999.9Hz | |
| 許容誤差 | ±0.02%rdg±2dgt | |
| タイマ測定部 | スタート信号入力 | 電圧入力:AC20V～200V、DC10V～300V 接点入力:a、b無電圧接点(自動検出) |
| スタート/ストップ出力 | 接点信号出力 AC/DC共最大200V 1A | |
| 時間設定精度 | 0.1msecレンジ/設定値に対して±0.1%±3dgt 1msecレンジ/設定値に対して±0.1%±3dgt |
|
| カウンタ測定部 | 測定範囲 | 0～99999.9 / 999999ms |
| 測定精度 | ±0.01%rdg±1dgt±⊿t ⊿t(スタート、ストップ各信号要素によっての誤差) | |
| スタート/ストップ信号入力 | 電圧入力:AC20V～200V、DC10V～300V 接点入力:a、b無電圧接点(自動検出) |
|
| 使用温度範囲 | 5～40℃ 20～80%R.H. | |
| 外形寸法 | 290(D) × 448(W) × 195(H) | |
| 重量 | 約7kg | |
